sales@mirrorglabrous.com

+86 021 54419140

金属表面处理
完整解决方案提供商
您现在的位置:首页 > 技术交流 > 技术文章 > 正文

相关标准中不锈钢钝化膜质量检测方法之硫酸铜法和铁氰化钾法对比

钝化是指:在氧化条件下通过强阳极极化使得金属材料表面形成一层非常薄的保护层达到了阻碍腐蚀的一种状态。金属表面的薄膜就是钝化膜

不锈钢由于具有优良的耐蚀性、耐磨性、强韧性而得到了广泛的应用。不锈钢的耐蚀性能归因于表面形成了钝化膜,它隔绝了基体与腐蚀介质的进一步接触,使基体得到保护。若钝化膜遭到破坏,不锈钢就处于活化而出现腐蚀。不同的不锈钢,其钝化膜的保护能力不同;同一型号的不锈钢也可能有不同的表面状态如粗糙度不同,或在不同介质、不同条件下形成的表面膜,其耐腐蚀性能也会有明显的差异。因此,对不锈钷钝化膜质量的检验十分重要。

及时准确地测出不锈钢表面钝化膜的状况对提高其耐蚀性非常重要,现有检测方法有多种。脉诺为您总结了几种主要的不锈钢钝化膜质量检测方法,包括药剂配比、适用于不适用场所、合格标准及执行标准等,以供您参考。

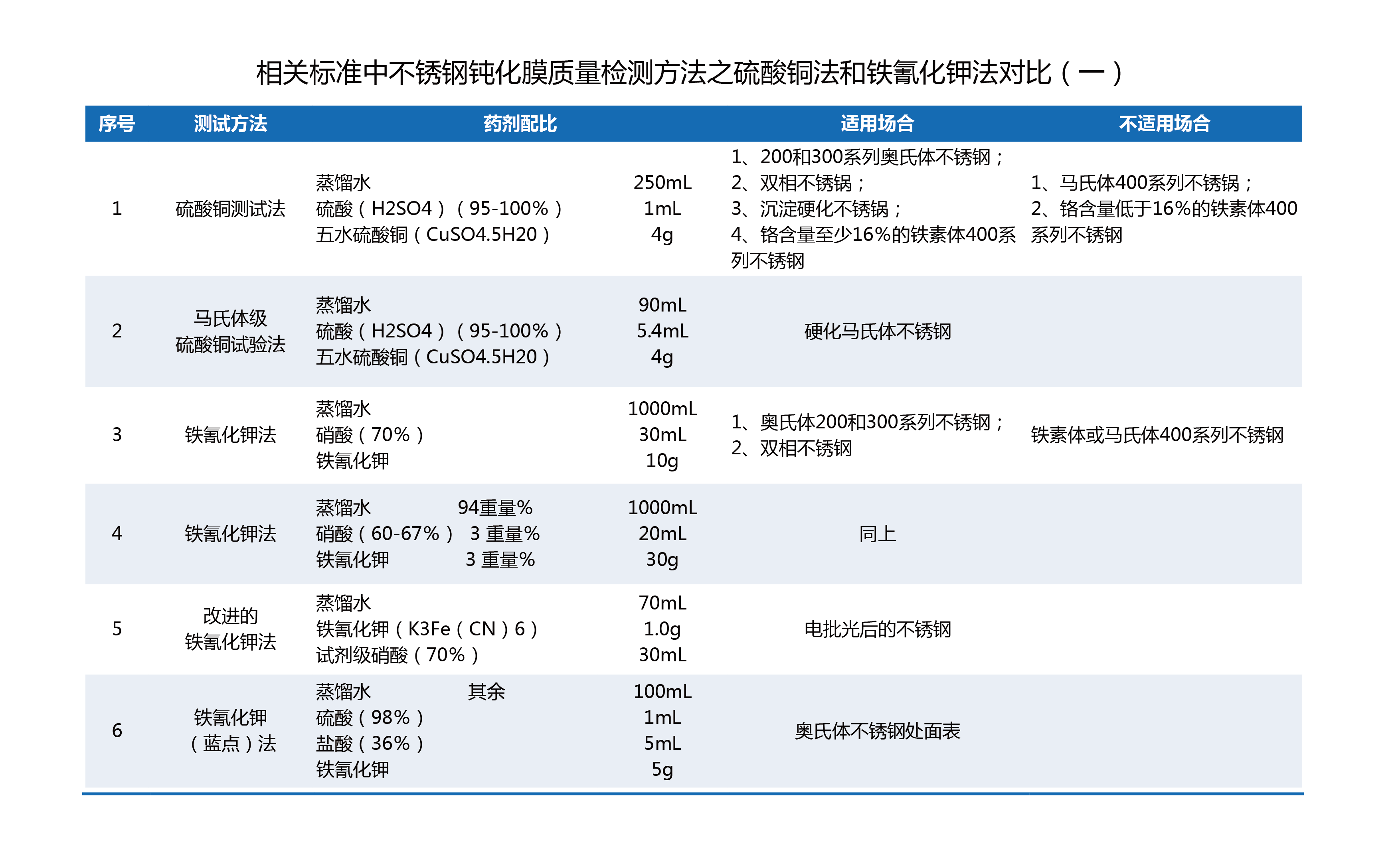

相关标准中不锈钢钝化膜质量检测方法之硫酸铜法和铁氰化钾法对比

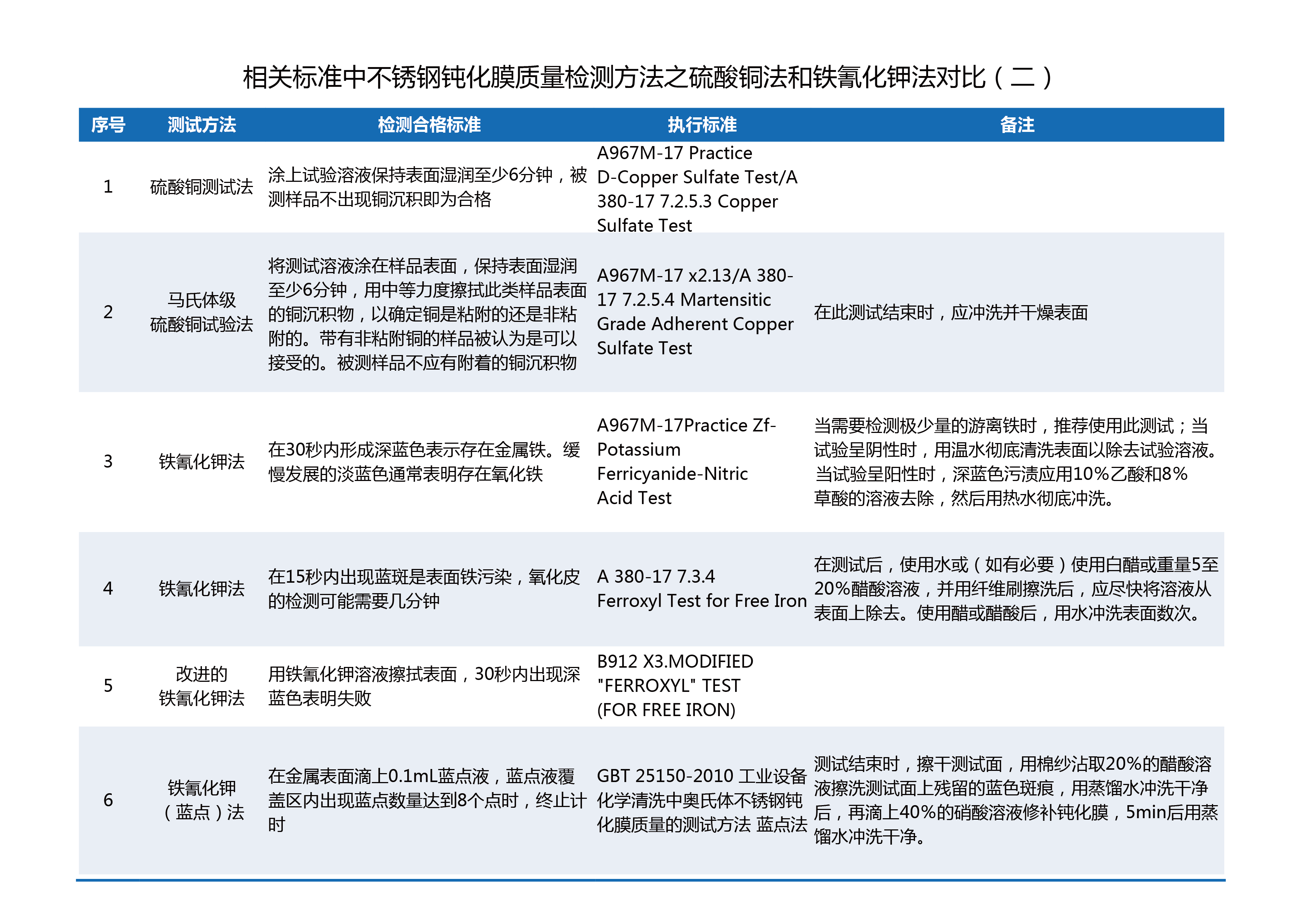

相关标准中不锈钢钝化膜质量检测方法之硫酸铜法和铁氰化钾法对比


技术交流
产品中心
联系我们
  • 设备销售热线:
    王经理:15921887786
    李经理:18017268222
    加工服务业务热线:
    张小姐:18001952488
    许先生:19921860084

  • 企业地址:
    上海市金山区朱泾镇朱泾工业园区新顺路8号

  • 企业邮箱:
    sales@mirrorglabrous.com
